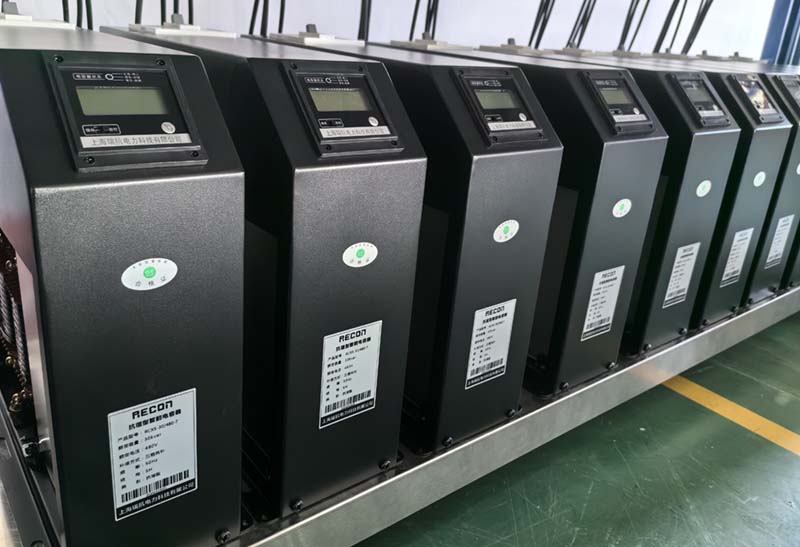

●滿負荷全負載智能電容器老化測試平臺(Test Platform)

●產品特點(Product Features)

◆ 全智能控制，高效可靠持久穩定
◆ 表面磨砂鍍鋅外殼，耐腐蝕
◆ 芯片級多重防范，防過熱、防過壓、防過流
◆ 全LED液晶顯示，操作一目了然
◆ 多孔散熱設計，保證產品低溫運行

●保護功能(Protection Features)

◆ 過溫保護
◆ 過壓、欠壓保護
◆ 缺相保護

●產品優勢(Product Advantages)

◆ 安裝接線方便，對現場人員要求低
◆ 智能節能高效，不用長距離接線增加線損
◆ 拓展組網方便快捷，即插即用
◆ 產品小巧便捷可靠，不占安裝空間

●產品外型展示(Product Exterior Display)

產品正面	產品側面	產品頂部	產品背面

●產品參數(Product Parameters)

●安裝方式(Installation)

◆ 智能電容器應平裝在柜體內，與地面垂直，顯示屏朝正面放置
◆ 智能電容器之間水平安裝間距應不小于30mm，留出散熱空間
◆ 垂直安裝間距不小于200mm，有利于散熱及接線操作
◆ 如在GCK、GCS、MNS等低壓柜中，可針對其自身柜體空間尺寸，靈活選配布置

●安裝要求(Installation)

◆ 當智能電容器單臺就地補償使用時，可以不加柜體防護，只需在智能電容器周圍設置防護隔離欄即可，但應注意不要把產品裸露放置在灰塵多的場合。
◆ 當智能電容器多臺并接使用時，需加防護外殼。戶外應為帶通風散熱并且有良好防雨能力的不銹鋼箱體。戶內可采用GGD等形式的柜體，柜體上面防護頂及下地應有隱蔽防塵的通風孔百葉窗，前后門板在智能電容器安裝處也應有透氣通風的百葉窗口，如果為灰塵較多的場合，柜體還應注意防塵及內裝風扇散熱。
◆ 柜體的尺寸及數量應在確定智能電容器數量及安裝方式后才能確認。

●電氣接線(Installation)

◆ UA、UB、UC（三相補償）或UA、UB、UC、UN（分相補償）：分別接電源母線，一般采用16mm2的多芯銅導線。
◆ 信號線：采用RS485通信節點，產品上有兩組信號線節點，內部并聯，采用兩組是為了并聯連接方便。
◆ 外接指示燈端子（產品后部綠色端子3、4、5）：三相式接3#端子，公共端接配電B相電壓；分相式分別接3#、4#、5#端子，公共端接零線。

●RCXS共補集成式智能電容器選型表(Selection Table)

●RCXF分補集成式智能電容器選型表(Selection Table)
